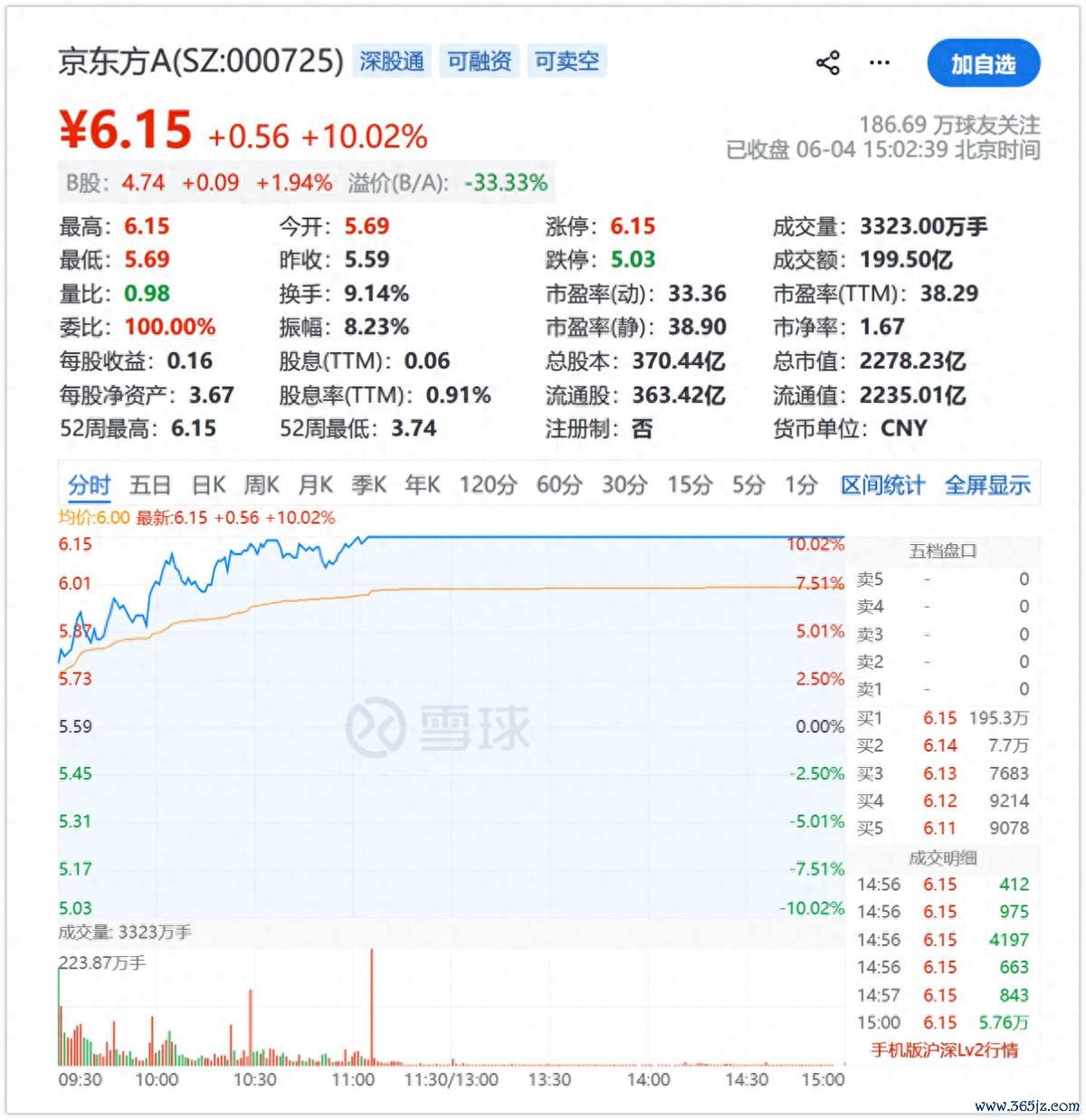

近日，“散户大本营”京东方连气儿冲击涨停，激发阛阓高度暖和。京东方的大涨，源于和康宁签署互助备忘录，预期在玻璃基封装载板、可折叠玻璃、钙钛矿玻璃基板、光互连等多个领域伸开深度互助，而这些恰正是现时AI领域念念象力爆棚的主义。
其中，玻璃基板这个主张最为火热。这个主张带火的远不啻京东方，还有沃格光电等一连串此前相对“小众”的公司。

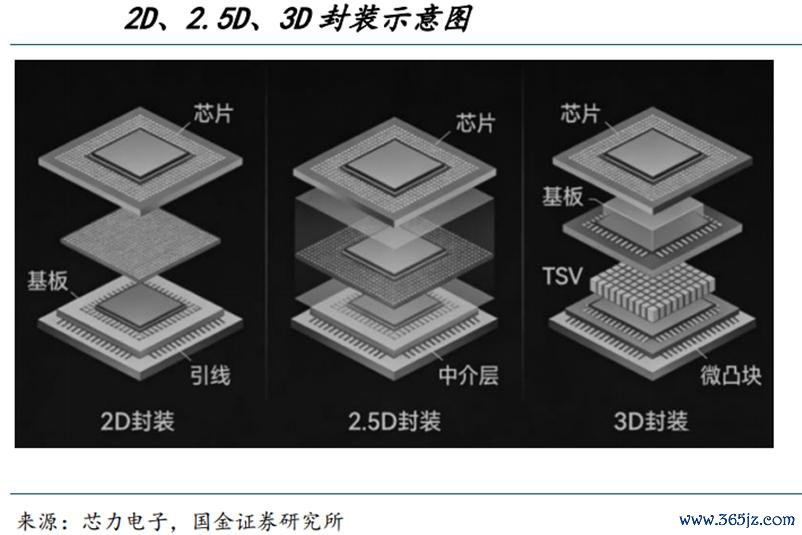

前段时期，英特尔在NEPCON Japan上展示了最新的玻璃基板决策，领有78mm×77mm的封装面积，10层RDL加双层玻璃加10层堆叠层的复杂结构。此外，台积电的CoPoS巡逻线正在鼓吹，计较将传统的圆形硅中介层换成310mm×310mm的矩形玻璃面板。而三星电机则与住友化学树立了结伙公司，挑升分娩玻璃基板芯材料，主义2027年量产。
你很少有机会看到众人这三大当先封装玩家在疏导方朝上、如斯快速地布局。这也不是一个碰巧，而是玻璃基板很有可能匡助半导体产业惩处一个要道问题——AI芯片的封装复杂度，正在贴近有机基板这个复合材料体系的“容错范围”。
同一这少量，能力的确同一玻璃基板为什么在量产前登上公论风口，以及这个身份的鼎新，正在如何重新分派产业链的价值。
一、巨头回身，冲突复合材料的天花板
为什么英特尔、台积电、三星同期弃取玻璃？因为它们齐在试图开脱一种枷锁。
现时主流的有机封装基板——尤其是ABF基板——本体上是一套复合材料系统。它由树脂、无机填料、玻纤增强层和铜清醒层在高温高压下压合而成。这套体系熟练、低价、可大限制量产，是往常二十年CPU和GPU封装的主流弃取。
但复合材料有一个与生俱来的特征：它在宏不雅圭臬上结构相称规整，在微不雅圭臬上却至极不均匀。
这种不均匀性来自材料本人的特点，比如树脂会吸湿，吸湿后的局部扩展统共与干燥区域不同。玻纤布有经纬主义性，平行主义和垂直主义的介电常数存在各异。而无机填料在树脂中的散布不行能作念到十足均匀，不同区域的填料密度存在波动。
要是统共材料的热扩展统共齐不疏导，那么只好它们地点的职责环境变了，导致温度随之改造，统共这个词模组的特点也就出现了变化。在芯片封装限制较小时，它们的互连密度较低、信号速率不高，少量微不雅不均匀性尚且不错通过工艺余量来消化。只好余量饱和大，材料存在一些变量是不错被容忍的。
但AI芯片变得愈加“娇贵”，它出现了三个无法漠视的变量。就像房间里倏得多出来一头大象，封装之变改造了最终的需求。
起始，封装面积变了。英特尔的玻璃基板决策封装面积达到78mm×77mm，接近6000平方毫米。在这样大的面积上，有机复合材料不同区域之间的微不雅各异会被几何级放大。

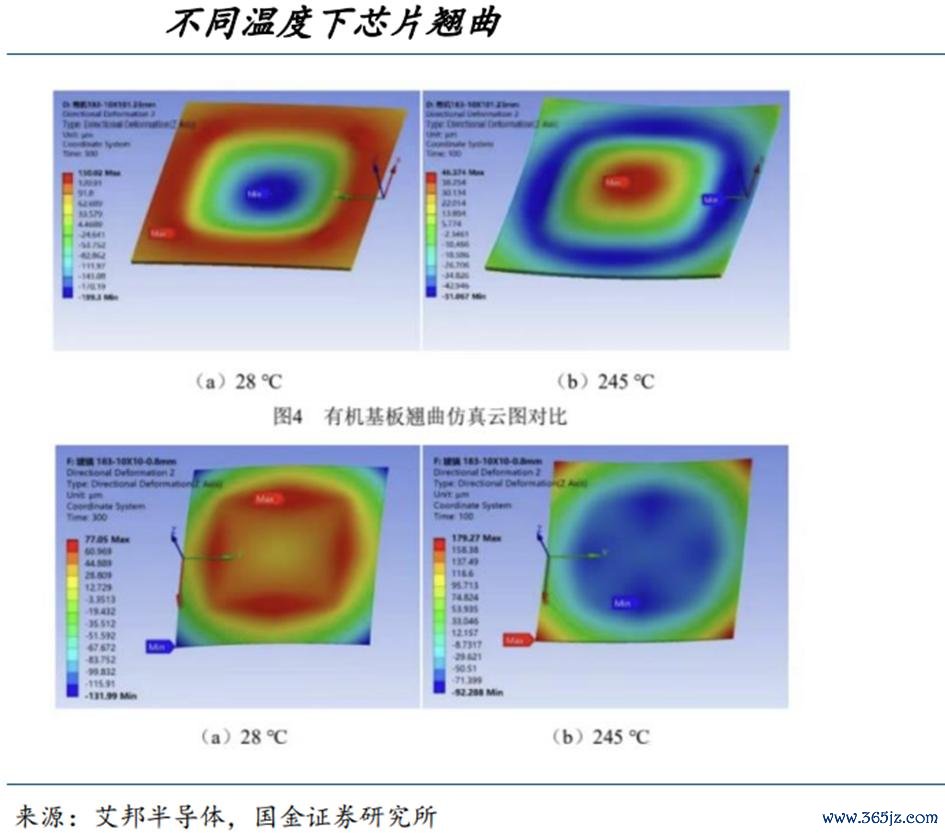

例如来说，一个边长约77毫米的封装，树脂吸湿导致的局部扩展各异在芯片看来是高大的，可能会平直导致翘曲，影响贴装精度和微凸点相接的弥远可靠性。
其次，跟着线宽线距向亚微米级鼓吹，基板名义的平整度和层间瞄准精度条目急剧进步。有机基板名义来自树脂、填料、铜面处理和屡次增层，自然存在毛糙度和层间波动。当线宽线距饱和小时，这种微不雅抗击整运转平直导致良率损失。
临了，正如光互联的走红，AI时间的信号速率相称热切。AI芯片封装里面的数据通说念正在从56Gbps迈向112Gbps致使224Gbps。在如斯高的频率下，玻纤布经纬主义导致的介电常数各异，会出动为信号传播速率的不一致，导致信号齐备性的赶快劣化。
此时，复合材料体系的不均匀性，照旧有可能导致系统性的故障。它不再是一个不错忽略的工夫问题，而是适度了制造的范围。简而言之，便是系统复杂度的条目，进步了复合材料体系本人的容错上限。工艺和拓荒自然不错再迭代，但材料体系本人的特点，决定了它无法在超高复杂度下看护一致性和可靠性。
谁大约冲突复合材料的天生局限性？玻璃站了出来。
二、均一材料的范式意旨，玻璃基板是如何走红的？

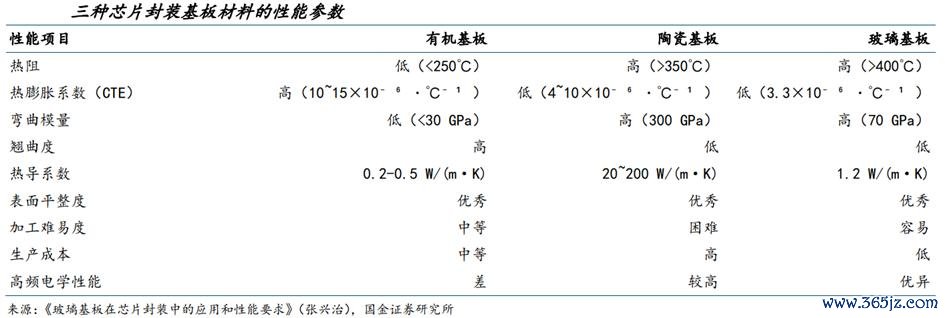

玻璃看成封装基板，与有机复合材料有一个本体各异：玻璃是均一的非晶无机材料。自然，这里指的不是日常使用的玻璃也相称均质化，但趋附其外不雅集相对容易同一玻璃的特点。
玻璃不吸湿，莫得主义问题。它的因素在宏不雅和微不雅圭臬上是一致的，因此在温度变化、湿度变化、电场作用下的行为是高度可预测的。
在工程系统中，可预测性的价值时时被低估，因为当复杂度较低时，工艺余量不错消化不行预测带来的偏差。但当系统复杂度达到一定阈值后，偏差不再是线性的累积，而是以非线性的模式放大。这时候，一个性质更踏实的材料基底，会比一个峰值性能更高但行为不细目的材料基底更有价值。
值得一提的是，玻璃基板的当先并不是性能参数的碾压。事实上，在多个维度上，澳门威尼斯官方网站它仅仅CTE更接近硅，介电损耗更低，名义更平整，因而对封装系统的踏实意旨更大。
这便是材料范式调遣的本体——换说念超车，重新界说竞争力。活着界半导体工业史上，材料的变化时有发生。
上世纪90年代，ABF堆积膜取代传统BT树脂看成CPU封装基板的主流材料，中枢驱动亦然系统复杂度的升级。
只不外，那时是“朝上兼容”的换材料——ABF不错收场更密致的清醒和更高的信号性能，而有机复合材料的体系框架并未发生根蒂改造。而这一次从有机复合材猜想玻璃基板的调遣，是从复合材猜想均一材料的底层置换。封装基板变得相称“皑皑”，皑皑便是可控，是以几大巨头也十分敬重。
另外，它不仅改造封装基板的制造模式，还会重新界说整条产业链的职权结构。因为在复合材料时间，基板制造商的中枢竞争力是如何把不同材料在高温高压下均匀压合的工艺。而在均一材料时间，对材料的同一和处理才是最热切的。如何对玻璃这种材料进行精加工、打孔、镀铜、多层布线，成为不少公司需要惩处的问题。而这些“问题”，也趁势化作一种机会。
6月4日，据财联社报说念，台积电举办年度股东大会，其董事长魏哲家开释了以下热切不雅点：
1.台积电正在勤恳抖擞统共客户的需求，但台积电在众人的芯片供应在异日几年齐无法抖擞AI所带动的需求。
2.台积电CoPoS先进封装工夫已有试点分娩线，CoPoS正是台积电推出的新一代先进封装工夫，选拔玻璃或蓝坚持方形载具看成中介层，以矩形面板基板（如310x310mm、750x620mm）替代传统的圆形硅中介层。
3.CoPoS正在有序鼓吹产业化，瞻望两到三年内收场多数目分娩和限制化浸透。
于是，对阛阓来说，捕捉此次机会的要道点，便是看谁能收拢最有代表性的供应链企业。不管是沃格光电照旧京东方，齐是以此逻辑走红。
三、一家“小公司”的崛起，是或然照旧势必？

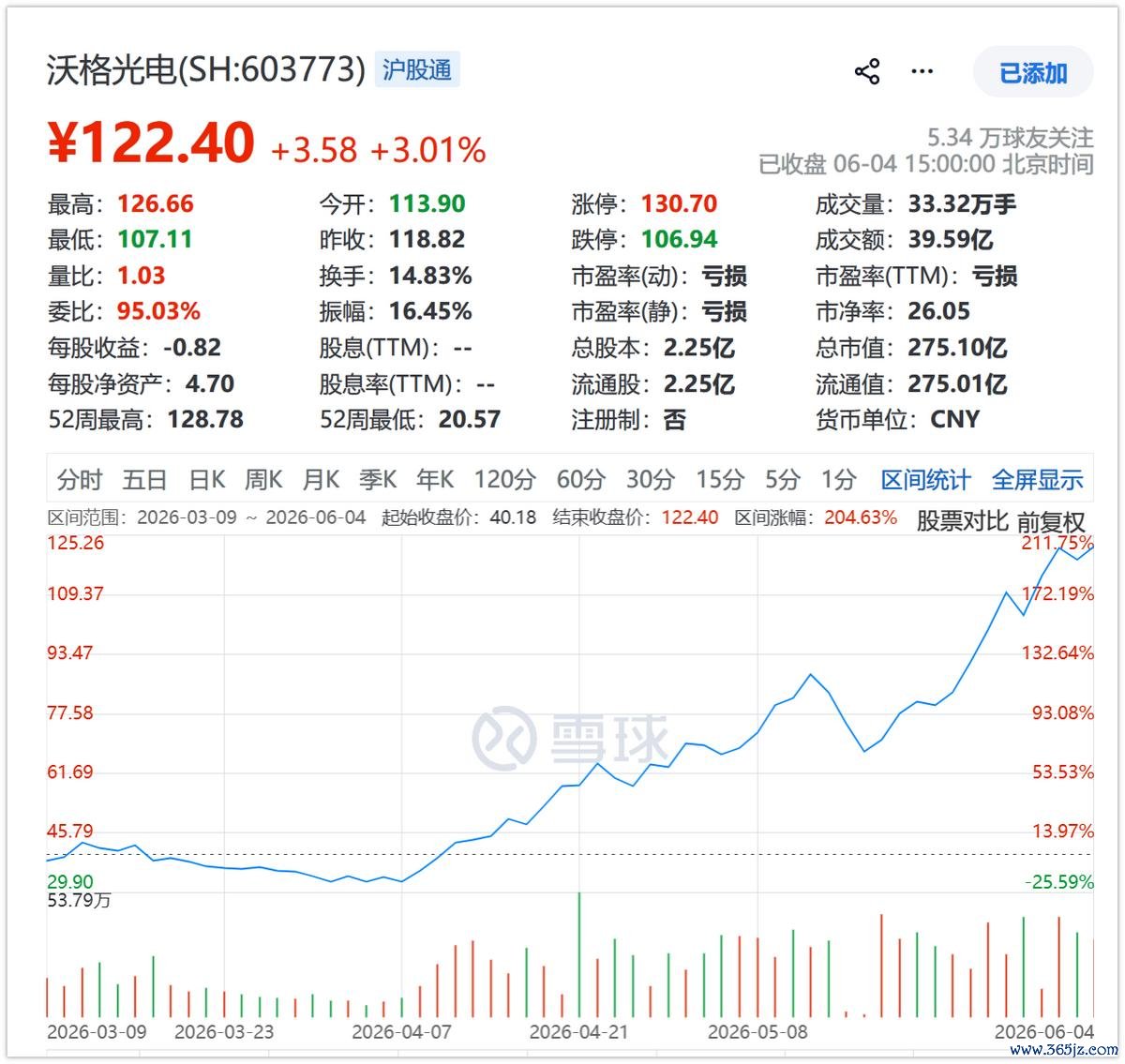

短短三个月时期，沃格光电的股价翻了两倍，体现了阛阓对玻璃基板主张的狂热。而这种狂热之下，是沃格光电有些另类的身份。
沃格光电从披出头板的玻璃精加工起步，过程十多年的积贮，掌抓了玻璃薄化、镀膜、切割和微电路图形化的全套工艺智商。其后，它沿着玻璃处理这条智商线上前蔓延，进入了TGV（玻璃通孔）领域，再进一步进入半导体封装载板主义。
从披露精加工到TGV到先进封装，看起来有些烦扰其妙的转机背后，是沃格光电对玻璃这种均一材料的系统性同一，以及加职责业工夫的连接跃迁。

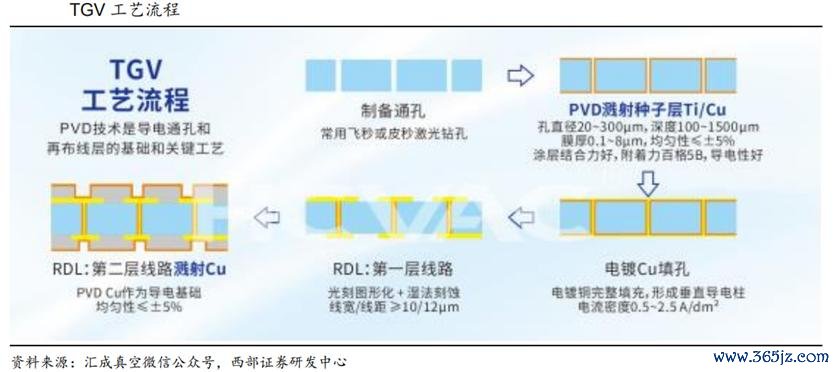

起始来看TGV，TGV的本体是在玻璃基板上制备微米级的垂纵贯孔并填充铜，收场芯片之间的电气互连。它的物理旨趣看似通俗，便是打孔填铜，但工程收场极其贫穷。因为玻璃是硬脆材料，机械加工容易崩边；玻璃又是绝缘体，铜无法平直附着；玻璃照旧化学惰性材料，蚀刻速率难以适度。
AG中国手机官方网页版
是以，看似通俗的材料和宽广的任务，其实需要对玻璃材料的力学特点、化学特点、热学特点有深刻的系统同一，以及过程弥远试错积贮的工艺教化。
现在，沃格光电在这方面的推崇在国内处于前哨。公司照旧作念到了深宽比100:1的TGV通孔工艺、最小孔径5微米，并已向客户批量送样1.6T光模块玻璃基载板。在半导体先进封装领域，全玻璃基载板也进入了趋附考据阶段。
阛阓独一较为负面的响应在于，沃格光电仍然是一家营收25亿元、净利润为负的中微型公司。其披露精加工和背光模组拼装的传统业务毛利率正在被竞争压缩，而玻璃基板和半导体封装载板还在干预期，尚未孝顺可不雅察到的利润。2025年，沃格光电净赔本1.6亿元，欠债率71%，短期偿债目的偏紧。
但反过来同一，制造业的基本律例便是先干预、后产出，均一材料时间的材料决策商自然需要前期的老本干预、研发干预和产能建造。这些干预在当期体现为用度和折旧，但关于鄙人一个范式周期占据成心位置来说，是必要的布棋步调。
广受追捧的京东方也在作念肖似的事，京东方的逻辑是用面板产业的限制上风向下蔓延进入封装，其资源体量和品牌影响力齐远超沃格光电。而沃格光电的旅途更多是从工艺和工夫起程的深耕，因为它的TGV智商在中小企业中是稀缺的，其湖北通格微领有年产10万平方米的智能化产线，举座在国内TGV领域处于当先。
当下阛阓的迂缓与舌战澳门威尼斯官网，未曾不是一件善事。当产业处于“谁齐在摸索”的阶段，大厂的资源上风和小企业的无邪性各有上风。
